Produktinformationen

Rauchschutz-Verglasung

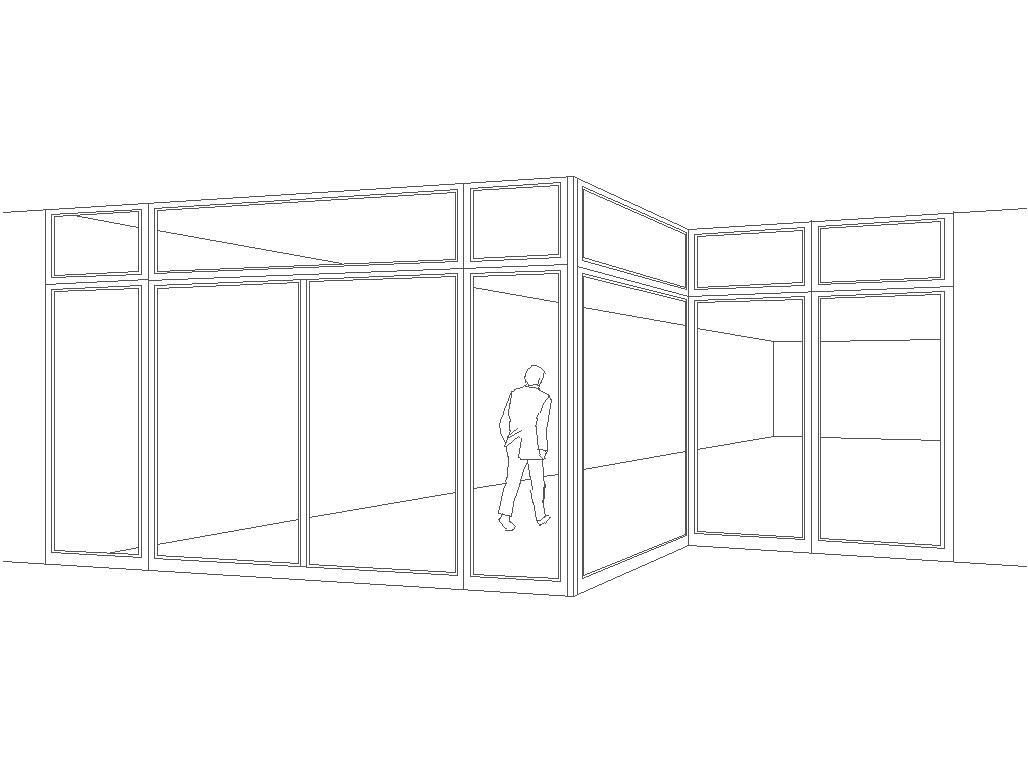

Sonderform

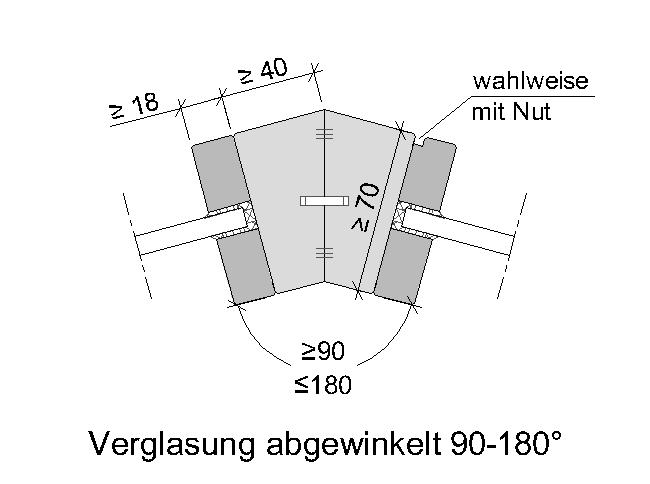

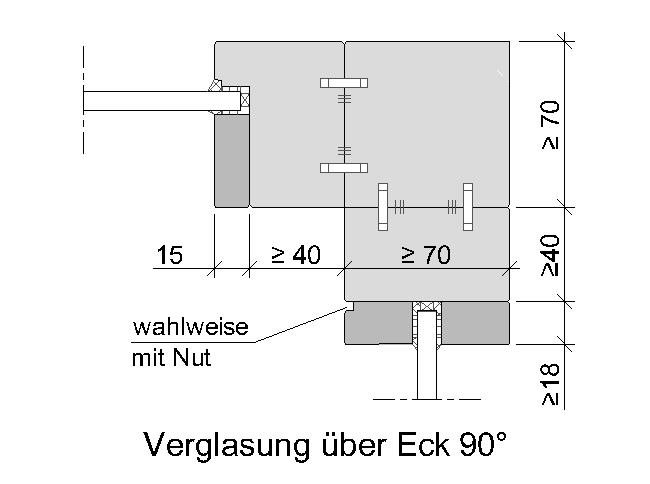

im Grundriss abgewinkelt
schräge Elemente
Segment-, Rund- oder Korbbögen
Gewicht
je nach verwendeter Holzart, Glas- bzw. Holzfüllungsart
Zargenvariante
Rahmenbauweise mit formschlüssiger Dübelverbindung. Rahmenfuge als V-Fuge.

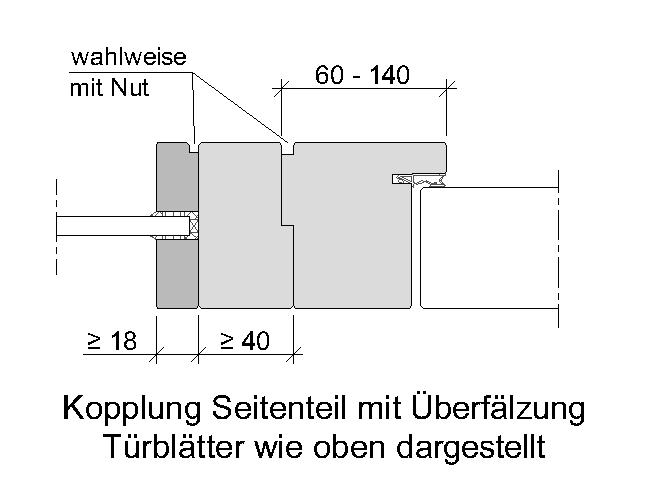

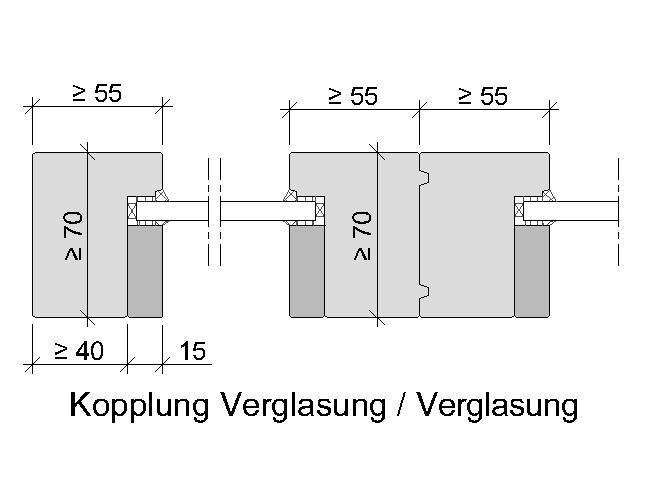

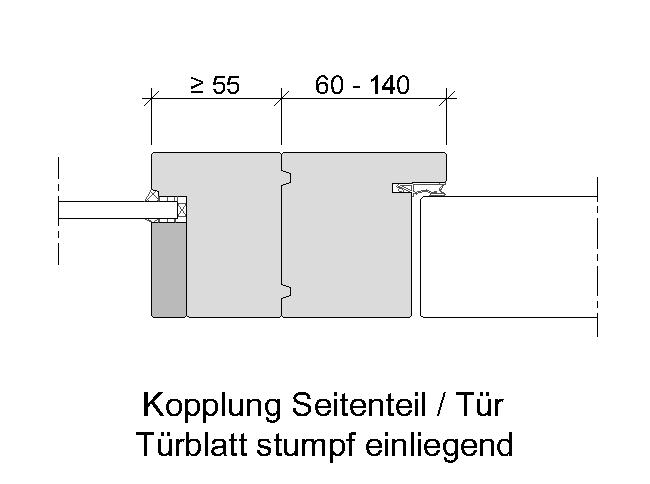

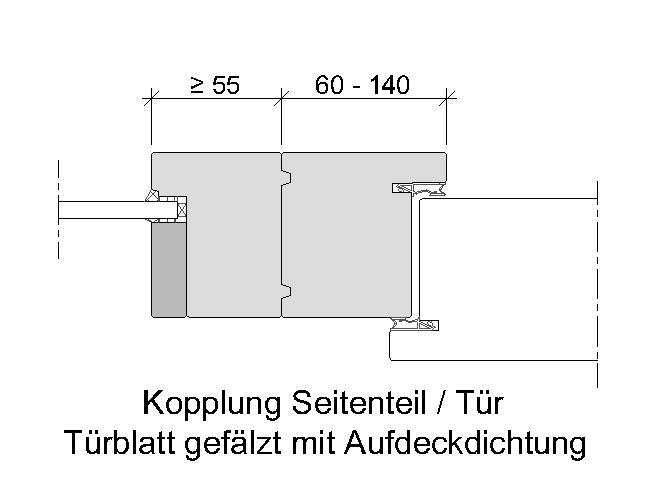

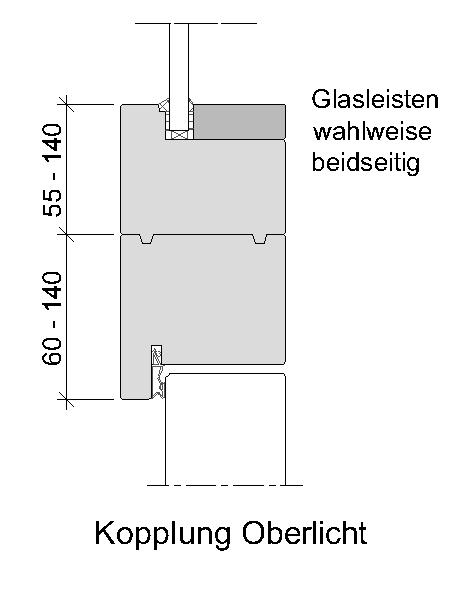

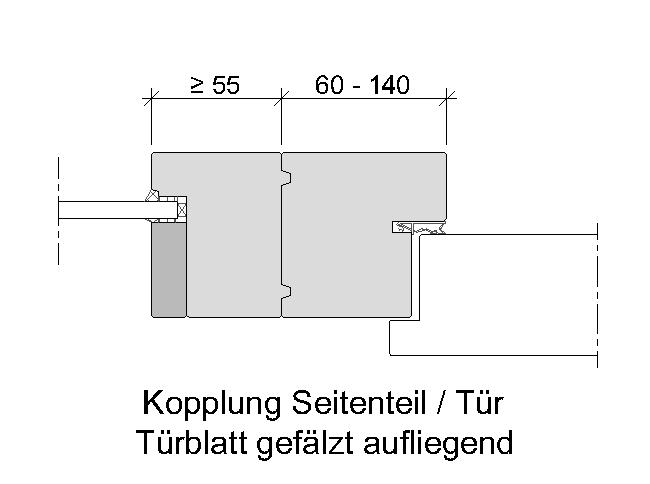

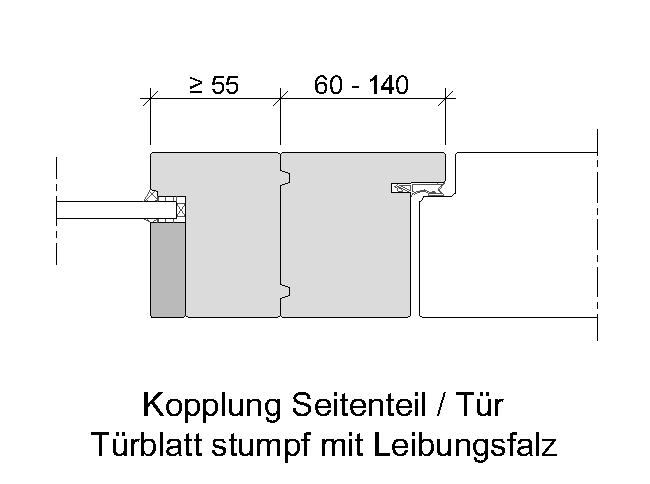

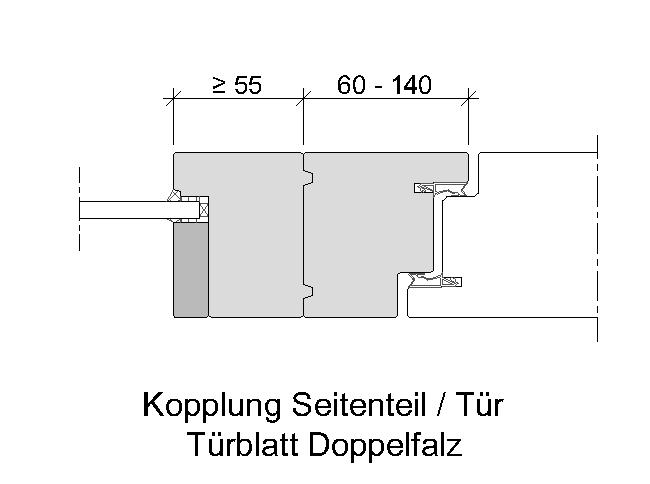

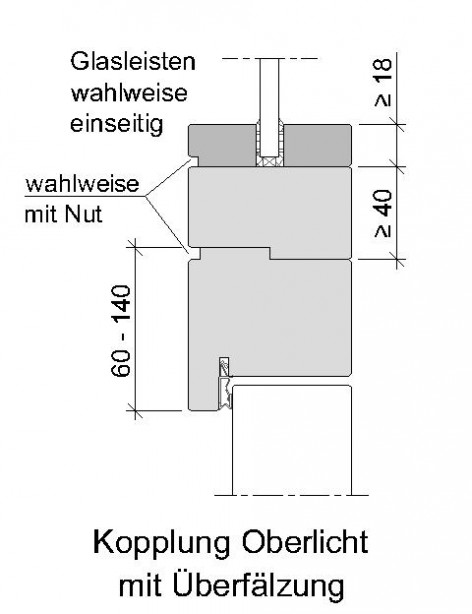

Elementkopplung
Formschlüssige Elementkopplung mit V-Fuge zur einfachen montagefreundlichen Verschraubung

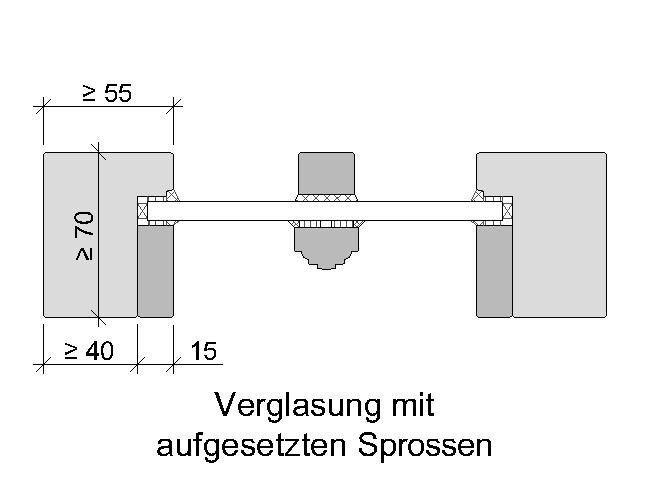

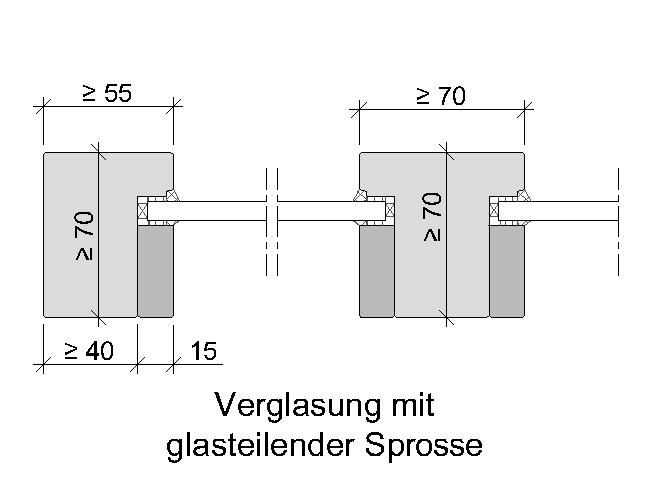

Rahmenquerschnitt
mind. 55 x 70 mm bei einseitigem Glasfalz
mind. 40 x 70 mm bei beidseitiger Glashalteleiste
Rauchschutz
Rauchschutz -Funktion durch dauerelastische Scheiben-Abdichtung
Schallschutz nach VDI 3728 / DIN EN 4109 (Prüfwert)
Schallschutzklasse 1 / 32 dB Rw
Schallschutzklasse 2 / 37 dB Rw
Schallschutzklasse 3 / 42 dB Rw
Massivholz-Oberflächen
transparent lackiert (optional gebeizt)
Deckend lackiert (z.B. Weißlack oder RAL- deckend lackiert nach RAL oder NCS-Farbangabe)
streichfähig, grundiert (optional roh)
HPL beschichtet 0,8 mm (Hersteller Getalit, Formica, Homapal, Fenix, Resopal, optional 1,2 mm) nach jeweils gültiger Hersteller – Türenkollektion (Glashalteleisten und Kanten farblich passend RAL-lackiert)
Rahmenfüllungen
VSG Glas 6 - 20 mm
ESG Glas 6 - 10 mm
Isolierglasscheiben bis 36 mm

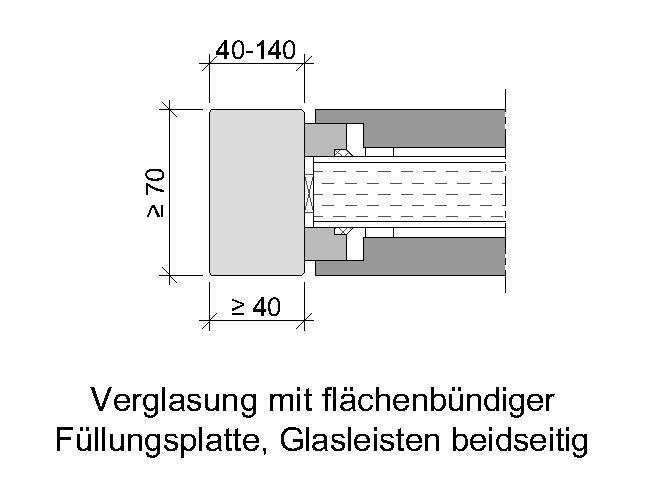

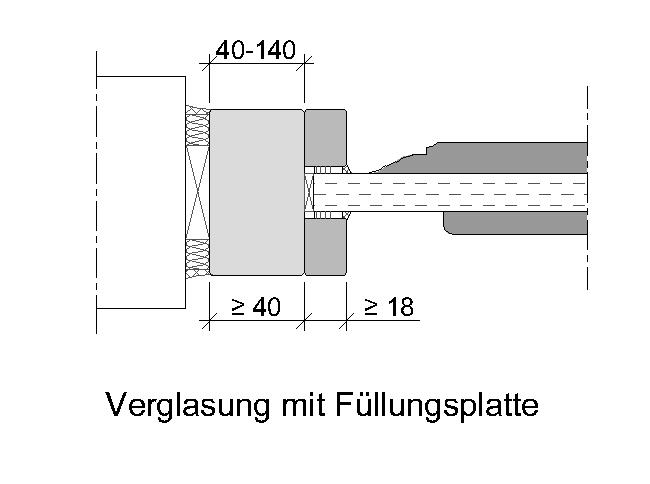

Füllungsplatten (optional mit Kassetten)

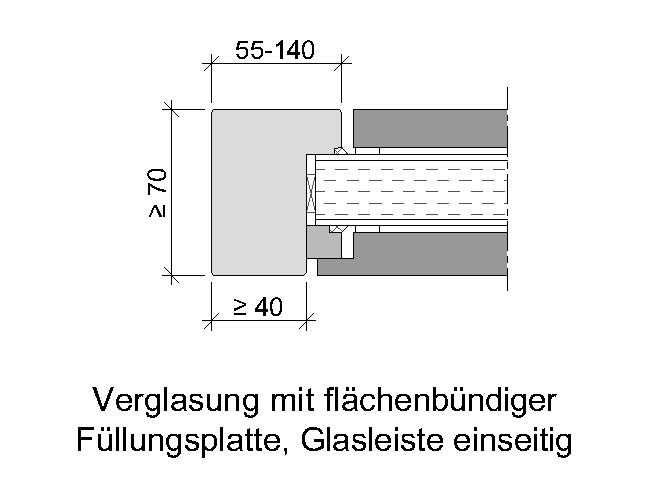

Rahmenbündige Füllungsplatten

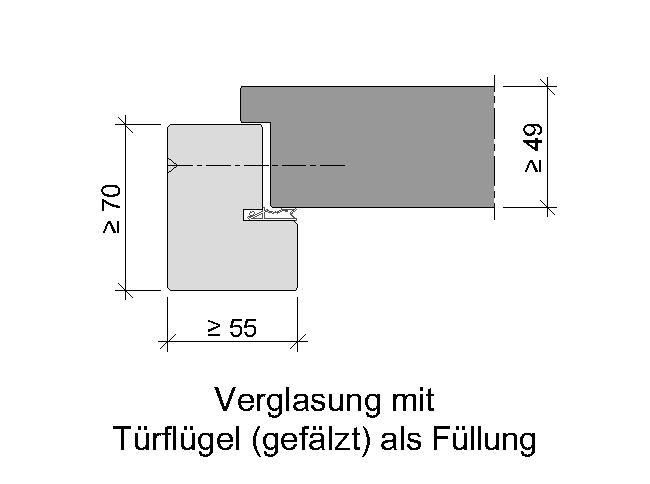

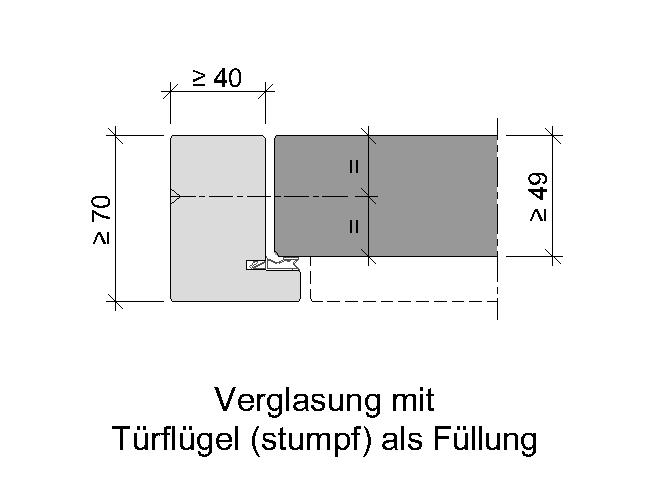

Türflügel fest eingebaut als Seitenteilfüllung
Feldgrößen
max. 1300 x 2700 mm waagerecht oder senkrecht
Glaseinfassung

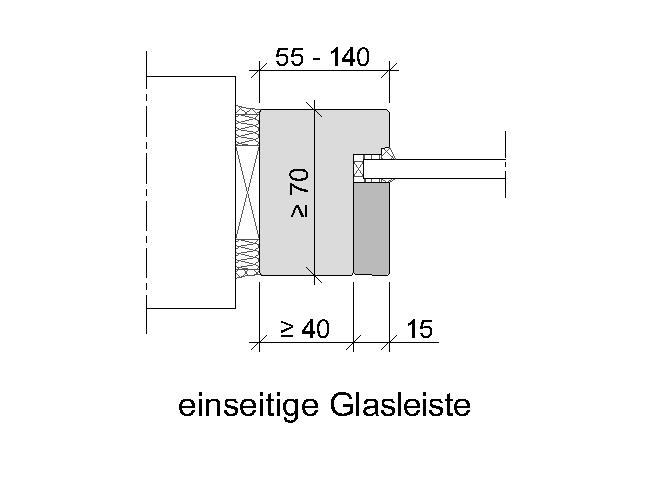

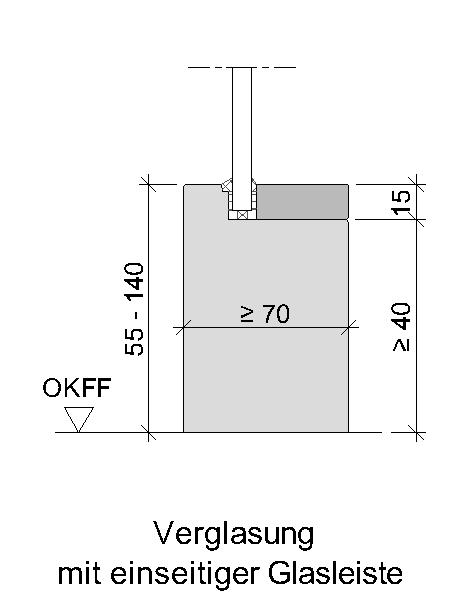

einseitiger Glasfalz, mit 15 mm Massivholz-Glasleiste genagelt.
einseitiger Glasfalz, mit 15 mm Massivholz-Glasleiste geschraubt.

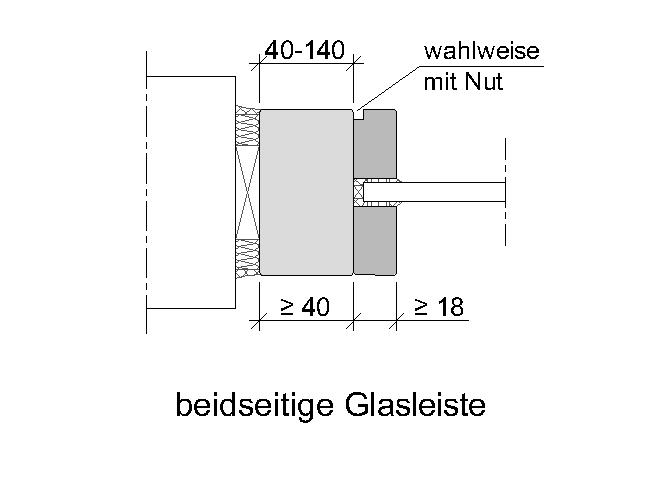

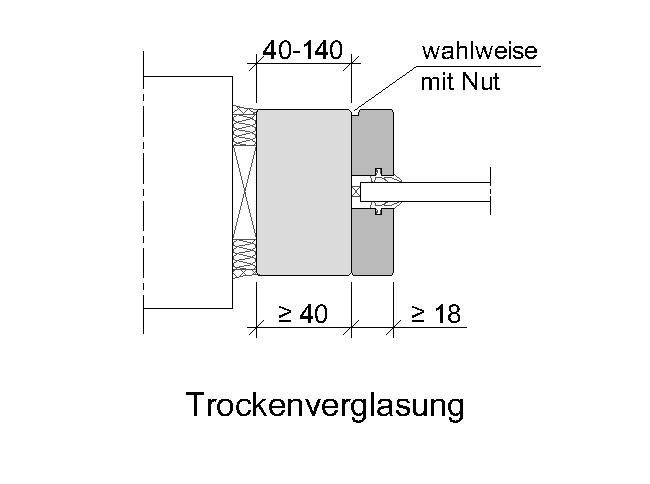

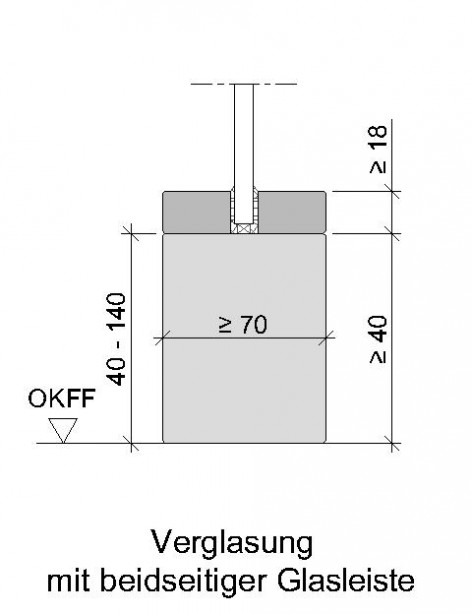

beidseitige Glasleiste, mit 18 mm Massivholz-Glasleiste genagelt.
beidseitige Glasleiste, mit 18 mm Massivholz-Glasleiste geschraubt
Winkel- oder Rohrhalteleisten aus Aluminium oder Edelstahl geschraubt.
Wandarten
Wände aus Mauerwerk nach DIN 1053-1, Wanddicke mind. 115 mm
Wände aus Beton nach DIN 1045-1, Wanddicke mind. 100 mm
Leichtbauwände nach DIN 4102-4, Wanddicke mind. 100 mm
Bekleidete oder unbekleidete Holz- oder Stahlstützen nach statischen und brandtechnischen Anforderungen.
Wände aus Porenbeton nach DIN 4165-3, Wanddicke mind. 125 mm
Wandanschluss
Leibungsmontage mit Rahmendübel
Vorwandmontage
Bandeisenmontage
mit Wandanschlussleisten 12 x 30 mm (optional andere Abmessungen möglich)
Wandanschluss mit Grundholz und integrierter Schattenfuge
mit aufgesteckter Gegenzarge ein- oder beidseitig
gleitende Wand- oder Deckenanschlüsse
Sonderausstattung
Kabelkanäle, vorgesetzte Scheiben, Metalleinlagen (sofern der Mindest-Holzquerschnitt erhalten bleibt).

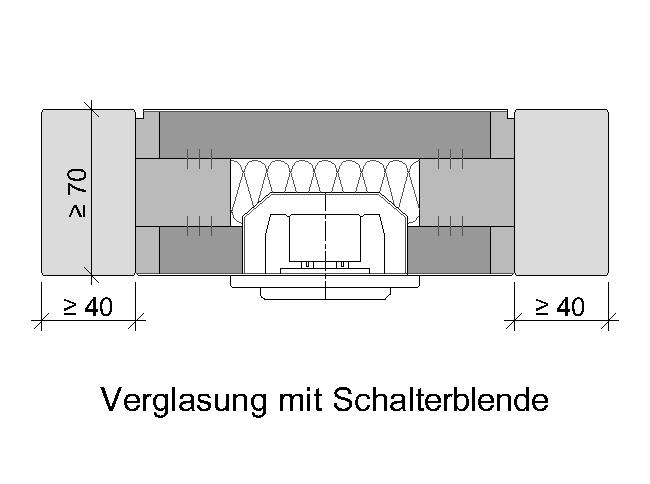

Schalterblenden zur Aufnahme von UP - Schalterdosen
