Produktinformationen

Brandschutz-Verglasung F90

Sonderform

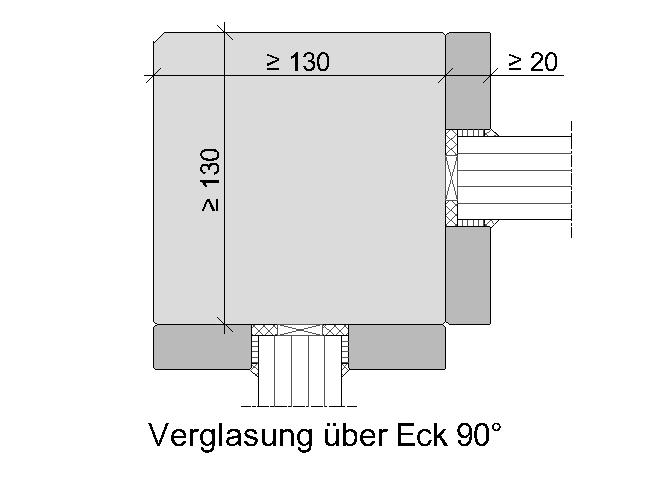

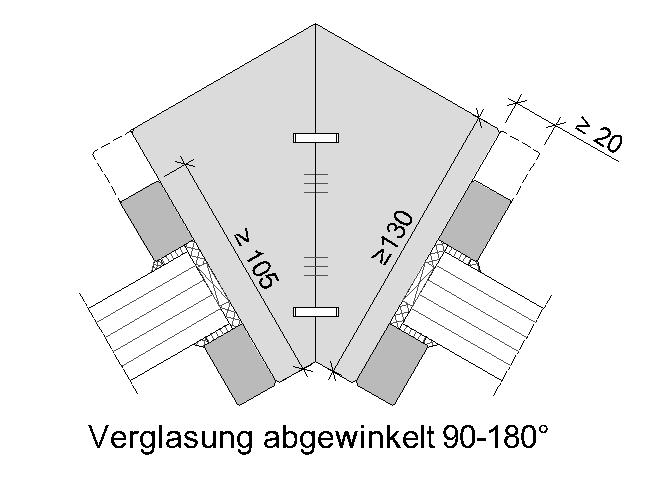

im Grundriss abgewinkelt
schräge Elemente
Segment-, Rund- oder Korbbögen
Gewicht
je nach verwendeter Holzart, Glas- bzw. Holzfüllungsart
Zargenvariante
Rahmenbauweise mit formschlüssiger Dübelverbindung. Rahmenfuge als V-Fuge.

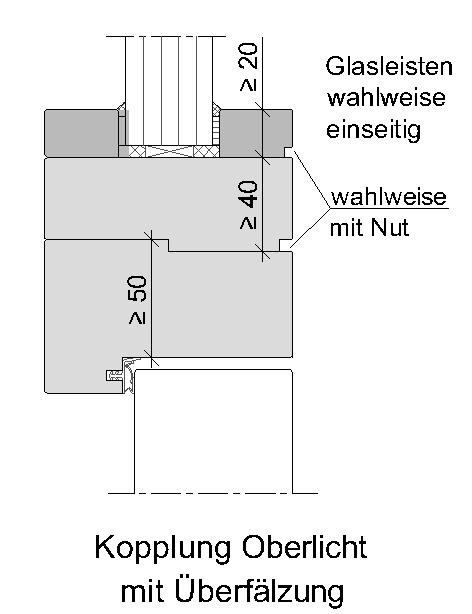

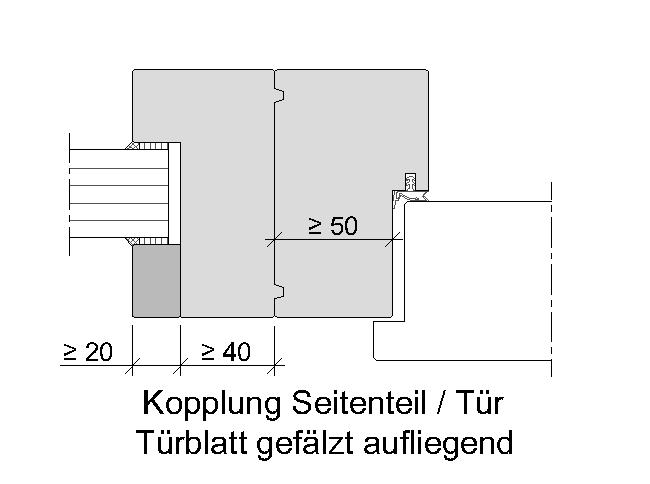

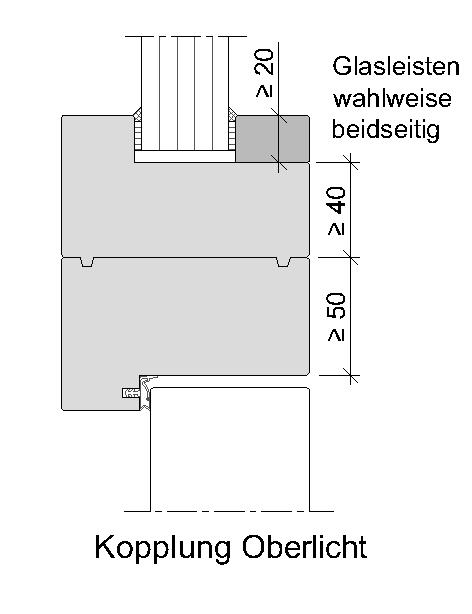

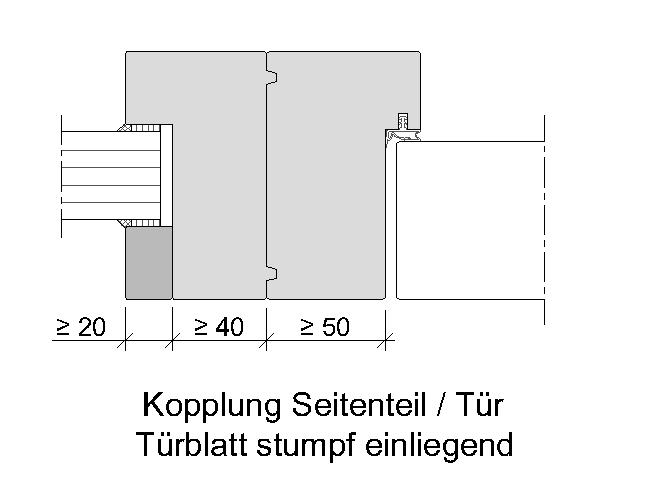

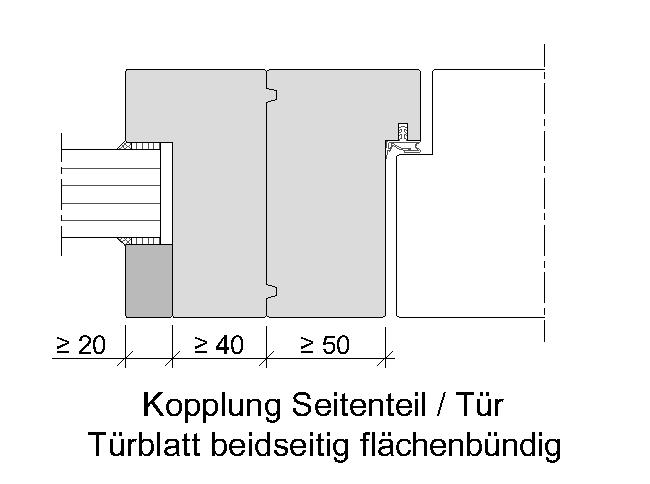

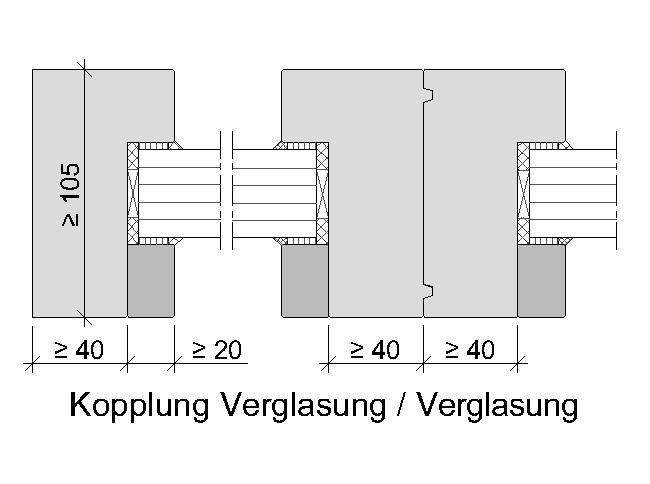

Elementkopplung
Formschlüssige Elementkopplung mit V-Fuge zur einfachen montagefreundlichen Verschraubung
Rahmenquerschnitt

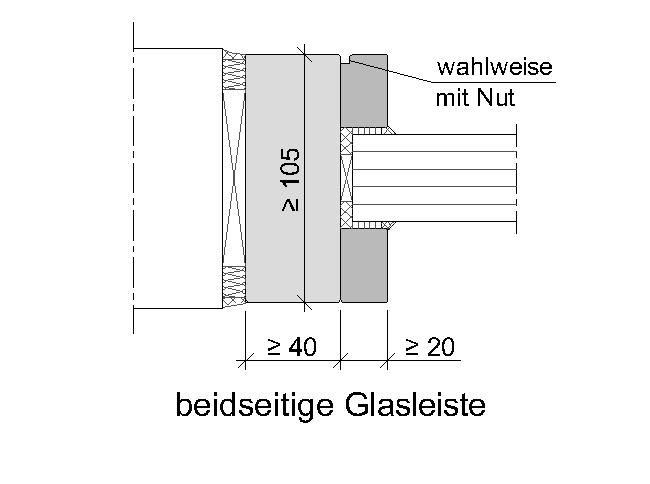

mind. 40 x 105 mm bei beidseitiger Glashalteleiste

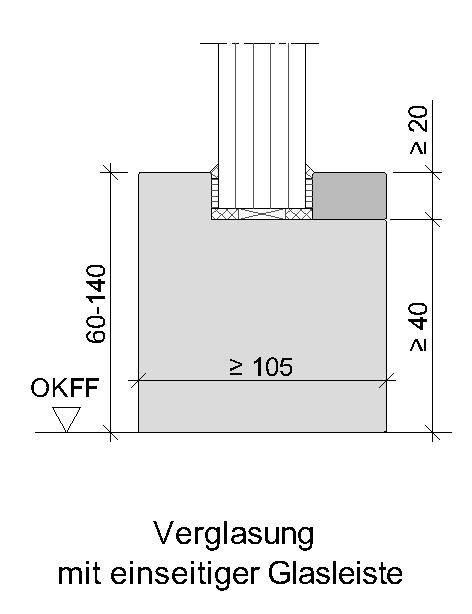

mind. 60 x 105 mm bei einseitiger Glashalteleiste
Brandschutz
F90-Verglasung mit bauaufsichtlicher Zulassung Z-19.14-1370 (allgemeine Bauartengenehmigung)
Rauchschutz
Rauchschutz -Funktion durch dauerelastische Scheiben-Abdichtung
Schallschutz nach VDI 3728 / DIN EN 4109 (Prüfwert)
Schallschutzklasse 1 / 32 dB Rw
Schallschutzklasse 2 / 37 dB Rw
Schallschutzklasse 3 / 42 dB Rw
Massivholz-Oberflächen
transparent lackiert (optional gebeizt)
Deckend lackiert (z.B. Weißlack oder RAL- deckend lackiert nach RAL oder NCS-Farbangabe)
streichfähig, grundiert (optional roh)
HPL beschichtet 0,8 mm (Hersteller Getalit, Formica, Homapal, Fenix, Resopal, optional 1,2 mm) nach jeweils gültiger Hersteller – Türenkollektion (Glashalteleisten und Kanten farblich passend RAL-lackiert)
Rahmenfüllungen
F90 Gläser 36 mm

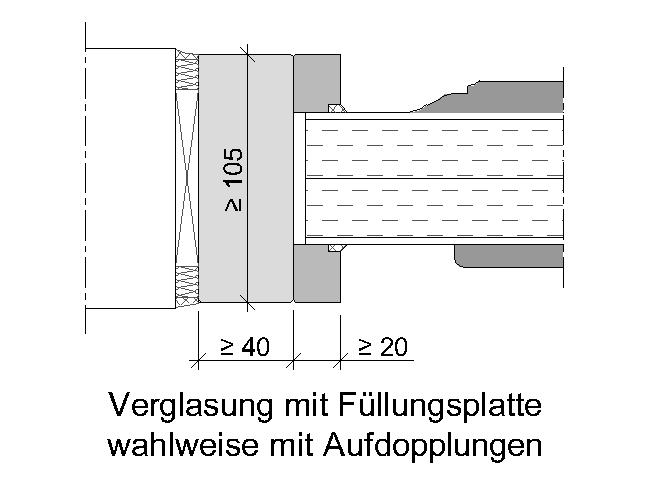

F90 Füllungsplatten (optional mit Kassetten)

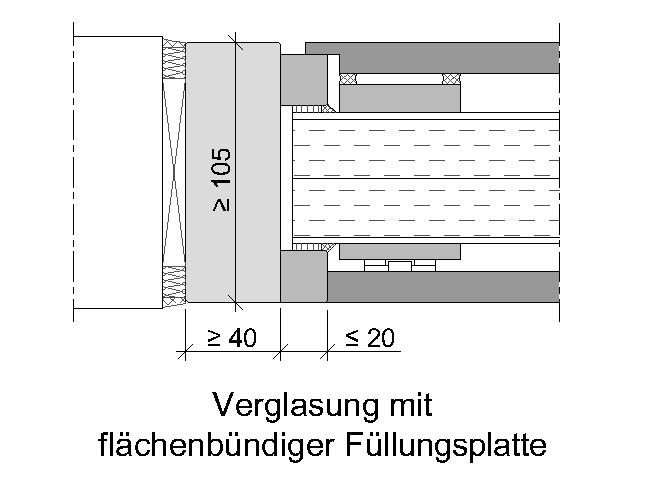

Rahmenbündige Füllungsplatten F90
Feldgrößen
max. 1200 x 2700 mm senkrecht
max. 2300 x 1300 mm waagerecht
Glaseinfassung

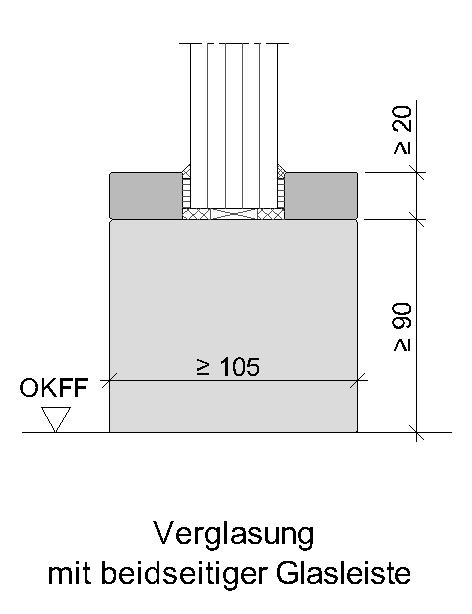

beidseitige Glasleiste, mit 20 mm Massivholz-Glasleiste geschraubt

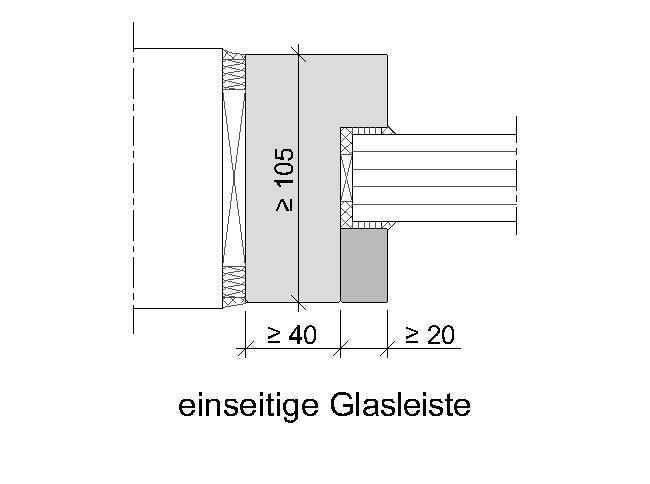

einseitiger Glasfalz, mit 20 mm Massivholz-Glasleiste geschraubt.
Wandarten
Wände aus Mauerwerk nach DIN 1053-1, Wanddicke mind. 115 mm
Wände aus Beton nach DIN 1045-1, Wanddicke mind. 100 mm
Wände aus Porenbeton nach DIN 4165-3, Wanddicke mind. 150 mm
Bekleidete oder unbekleidete Holz- oder Stahlstützen nach statischen und brandtechnischen Anforderungen.
Leichtbauwände nach DIN 4102-4, Wanddicke mind. 125 mm
Wandanschluss
Leibungsmontage mit Rahmendübel
Vorwandmontage
mit Wandanschlussleisten 12 x 30 mm (optional andere Abmessungen möglich)
Wandanschluss mit Grundholz und integrierter Schattenfuge
mit aufgesteckter Gegenzarge ein- oder beidseitig
Sonderausstattung
Kabelkanäle, vorgesetzte Scheiben, Metalleinlagen (sofern der Mindest-Holzquerschnitt erhalten bleibt).
