Produktinformationen

HW54 T30

Abmessungen DIN 18100 Baurichtmaß (BRM BxH)
1-flügelig: min. 625 mm x 1750 mm / max. 1400 mm x 2750 mm, 3500 mm mit Oberlicht / Oberblende
Ausführungsvariante
1-flügelig
mit Oberlicht und Kämpferprofil
Türflügelsonderform
Segmentbogen ( Stichhöhe < 200 mm)
oben abgeschrägt
Türdicke
ca. 54 mm
Gewicht
Flächengewicht ab ca. 33 kg/m²
U-Wert
1,22 W/m²K
0,74 W/m²K (mit Thermo-Aufdoppelung; Türdicke 1-seitig +25 mm)
Türkonstruktion
Holzwerkstofftür in Sandwichbauweise mit Rahmen, HDF Absperrung und Stabilisator
Zargenvariante

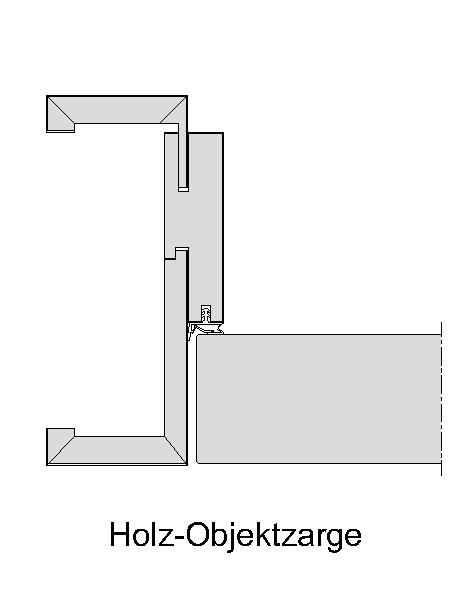

in Holzumfassungszarge Typ HOZ (Ausführungsdetails in Kapitel 4.2)
in Holzblockzarge Typ HBZ (Ausführungsdetails in Kapitel 4.3)
in Holzstockzarge Typ HSZ (Ausführungsdetails in Kapitel 4.4)

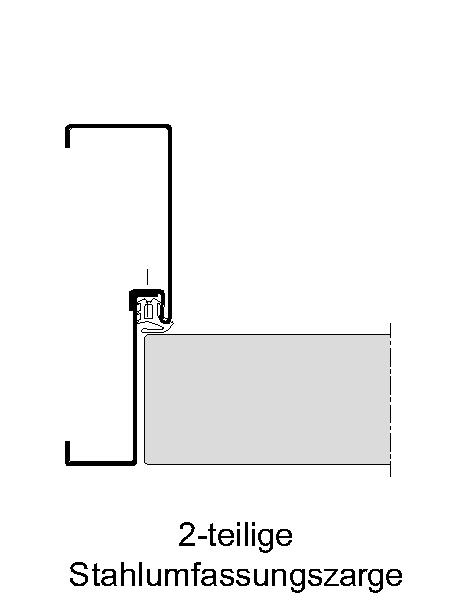

in Stahlumfassungszarge Typ SUZ (Ausführungsdetails in Kapitel 4.9)
in Stahleckzarge Typ SEZ (Ausführungsdetails in Kapitel 4.9)
in feststehende Seitenteile und Verglasungswände (Ausführungsdetails in Kapitel 5)
Brandschutz
Nach DIN 4102 / EN 1634-1 mit bauaufsichtlicher Zulassung Z-6.20-2131
Rauchschutz
geprüft nach DIN 18095, AbP Prüfzeugnis P-5005 DMT DO
Schallschutz nach VDI 3728 / DIN EN 4109 (Prüfwert)
Schallschutzklasse 1 / 32 dB Rw
Schallschutzklasse 2 / 37 dB Rw
Schallschutzklasse 3 / 42 dB Rw
Einschränkung
Schallschutzklasse 3 /42 dB Rw´P in Stahlzarge nur bis Türabmessung 1310 x 2110 mm
Schallschutzklasse 3 /42 dB Rw´P stumpf einschlagend nur 1-flg bis Türabmessung max. 1300 mm breit
Schallschutzklasse 2 / Rw´P 37 dB und 3 / Rw´P 42 dB nur bis Türabmessung 1310 x 2485 mm
Einbruchschutz nach DIN EN 1627
WK 1 / Widerstandsklasse "RC 1"
WK 2 / Widerstandsklasse "RC 2"
WK 3 / Widerstandsklasse "RC 3"
Klimaschutz nach DIN EN 1121
Klasse I / Prüfklima "a"
Klasse II / Prüfklima "b"
Klasse III / Prüfklima "c"
Beanspruchungsgruppe nach RAL - RG 426 bzw. DIN EN 1192
"M" / Klasse 2
"S" / Klasse 3
"E" / Klasse 4
Strahlenschutz
1,0 mm Bleigleichwert
Mittellage
mehrlagige Spezialeinlage
Oberfläche
Echtholz furniert (transparent lackiert oder gebeizt)
Streichfähiges HDF weiß grundiert (optional roh) für bauseitig deckenden Anstrich
Deckend lackiert (z.B. Weiß- oder Sondertöne nach RAL bzw. NCS)
CPL beschichtet ca. 0,5 mm nach WESTAG-Auswahlkollektion
HPL beschichtet 0,8 mm (Hersteller Getalit, Formica, Homapal, Fenix, Resopal, optional 1,2 mm oder 2,0 mm) nach jeweils gültiger Hersteller – Türenkollektion
Kantenausbildung
gefälzt mit Aufdeckdichtung
ungefälzt (stumpf einschlagend)
stumpf einschlagend, mit Leibungsfalz
Türkanten
Einleimer aus Massivholz
angegossene PU-Kante (nur bei HPL-Oberfläche) weiß 9010, grau 7035 und schwarz 9005 (Andere Farben auf Anfrage)
verdeckter Massivholz-Anleimer (2-seitig oder 3-seitig, nicht bei Aufschlagdichtung
Lichtausschnitt
mit Lichtausschnitt
nur bis Schallschutzklasse 2 / 37 dB Rw`P
Lichtausschnittarten
Friese mind. 120/120/120/120 mm (Friese oben/Bandkante/Schloßkante/Sockel)
optional mit Sprossen
Bullaugen / Sonderformen
Bodendichtung
1 Stück eingebaute absenkbare Bodendichtung
2 Stück eingebaute absenkbare Bodendichtungen
Schlösser
eingebautes FH Schloss Dorn 65 mm (optional Dorn 80 mm)
eingebaute Mehrfachverriegelung 3-fach oder 5-fach
Bänder
2 Stück eingebaute Bänder 3-dimensional verstellbar (optional 3 Stück)
2 Stück verdeckt liegende Bänder 3-dimensional verstellbar (optional 3 Stück)
Türschließer
mit Scherenschließer
mit Gleitschienenschließer
mit verdeckt liegendem Türschließer
Türschließer mit elektrom. Feststellvorrichtung
mit automatischem Drehtürantrieb
Design&Stil
Leistenauflagen
Aufdopplungen (Rahmen und Feld)
profilierte Glashalteleisten
Wandarten
Wände aus Mauerwerk nach DIN 1053-1, Wanddicke mind. 115 mm
Wände aus Beton nach DIN 1045-1, Wanddicke mind. 100 mm
Leichtbauwände nach DIN 4102-4, Wanddicke mind. 100 mm
Wände aus Porenbeton nach DIN 4165-3, Wanddicke mind. 150 mm
Bekleidete oder unbekleidete Holz- oder Stahlstützen nach statischen und brandtechnischen Anforderungen.
Sonderausstattung
Sicherheitsausstattung (Riegelkontakt, Magnetkontakt, E-Öffner, Kabelübergänge u.s.w.)
Türspion
Falzgeometrie
Türen mit Normfalz
gefälzte Türen
